| Lieu d'origine: | Zhejiang, Chine |
|---|---|
| Nom de marque: | Factory or OEM/ODM Services |
| Certification: | CE, UKCA, ROHS, REACH, PAHS, IP68, IP69K |
| Numéro de modèle: | Série SNCG |
| Quantité de commande min: | 10 000 unités |
| Prix: | factory direct supply |
| Détails d'emballage: | emballage standard (emballage spécial également disponible sur demande) |
| Délai de livraison: | normalement 9-14 jours |
| Conditions de paiement: | T/T, LC, Western Union |
| Capacité d'approvisionnement: | 2 000 000 d'unités par mois |

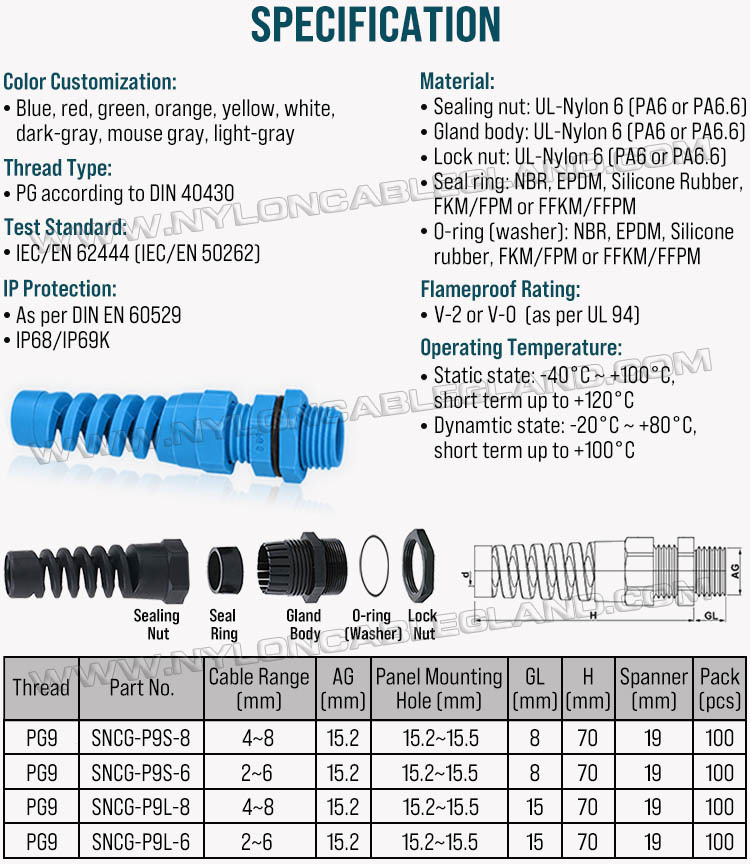

| Matériel: | Polyamide 6 importé certifié par UL | Inflammabilité: | V-2 (selon UL94) |
|---|---|---|---|
| ANNEAU D'ÉTANCHÉITÉ: | NBR (également disponible en EPDM, Silicone, FKM/FPM, FFKM/FFPM) | Joint torique: | NBR (également disponible en EPDM, Silicone, FKM/FPM, FFKM/FFPM) |
| Longueurs de filetage: | 8 mm et 15 mm | Norme de filetage: | Conformément à la norme DIN 40430 |
| Norme d'essai: | Selon EN 62444 / EN 50262 | Degré de protection: | Selon DIN EN 60529 |
| Étanchéité: | Pour les appareils de protection des données | Spécification: | PG9 (gamme de câbles : 4-8 mm et 2-6 mm) |
| Mots-clés: | Presse-étoupes spiralés colorés avec décharge de traction | Fonction: | Identification visuelle et gestion des câbles |

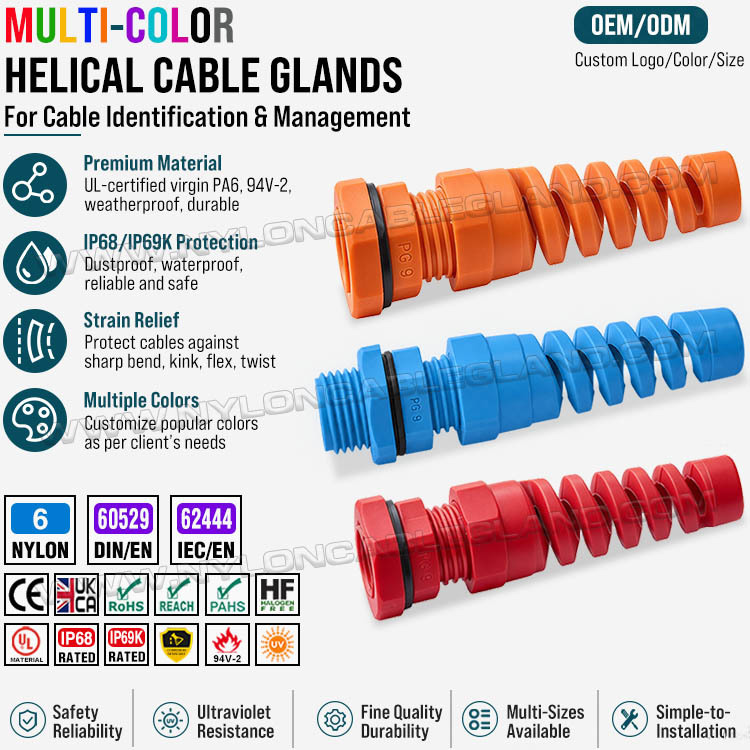

| Description: | Presse-étoupes multicolores PG9 avec serre-câble, nylon 6 (polyamide 6), classés IP68 et IP69K | Custom de logo: | Disponible |
| Coutume de taille: | Disponible | coutume de couleur: | Disponible |
| Marque personnalisée: | Disponible | Emballage personnalisé: | Disponible |
Quelles sont les glandes de câbles flexibles en spirale colorées avec soulagement des contraintes?
Les glandes de câbles flexibles en spirale de couleur avec soulagement de la contrainte sont des connecteurs d'entrée et de protection des câbles conçus pour fixer les câbles lorsqu'ils entrent dans des boîtiers électriques, des armoires de commande, des boîtiers de jonction,et équipements industrielsIls combinent généralement un corps en nylon, un système d'étanchéité et un protecteur flexible en forme de spirale intégré qui aide à protéger les câbles de la flexion excessive près du point d'entrée.
Ces produits sont généralement fabriqués à partir de polyamide, tels que PA6 ou PA66, avec des composants élastomères d'étanchéité.et types de fils pour répondre à différentes exigences d'installation et d'identificationIls offrent une protection IP68 / IP69K.
Le terme "coloré" signifie généralement qu'ils sont disponibles en plusieurs couleurs, plutôt qu'une glande du câble contient nécessairement plusieurs couleurs.rouge, bleu, orange et jaune, avec des couleurs supplémentaires disponibles pour la personnalisation.
Dans la pratique, ces produits combinent trois fonctions principales: l'étanchéité des entrées de câbles, la rétention des câbles et la protection flexible contre les courbes.
Quelles sont leurs caractéristiques et leurs fonctions?

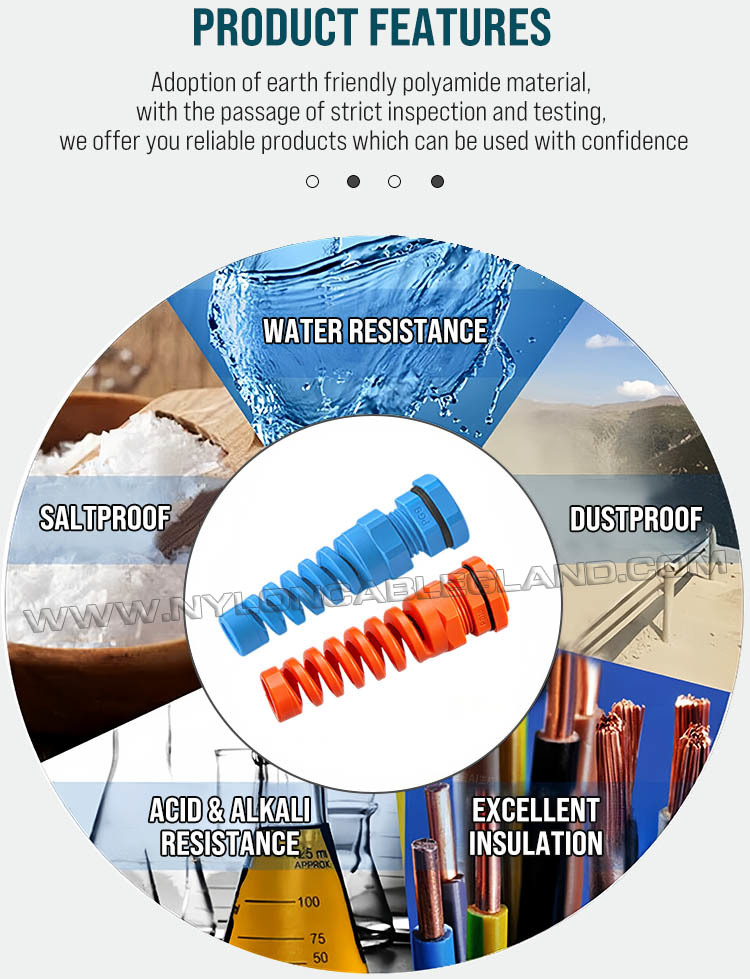

1- scellés étanches à l'eau et à la poussière
Les joints d'étanchéité intégrés, les joints et les composants de serrage conçus de manière appropriée aident à empêcher l'eau et la poussière d'entrer dans les boîtiers électriques par les ouvertures d'entrée des câbles.Le niveau de protection effectif dépend de la conception du produit, le diamètre du câble, l'interface du boîtier et une installation correcte.

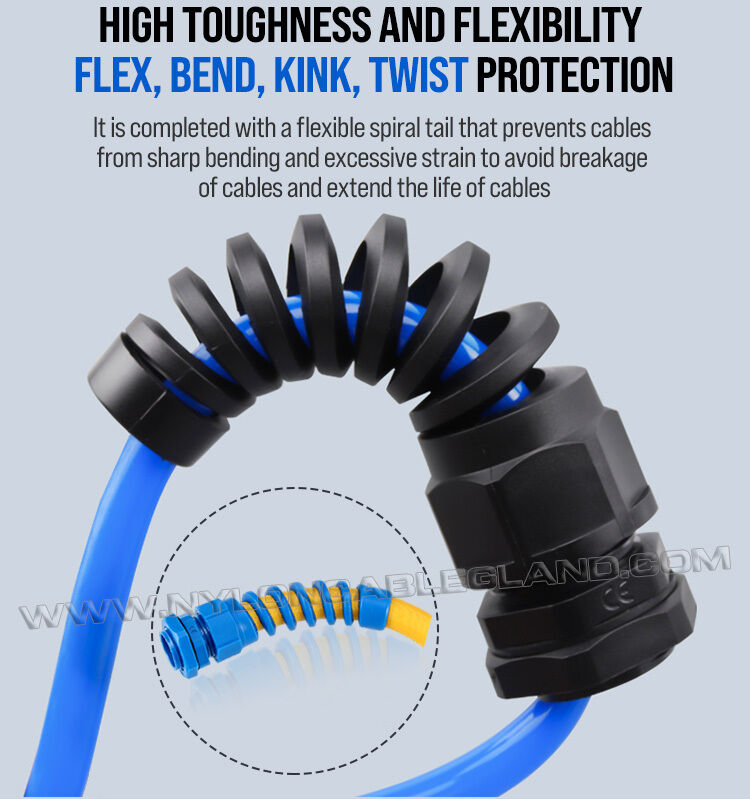

2Protection contre les virages en spirale
L'extension en forme de spirale permet une courbure plus graduelle du câble à mesure qu'il quitte l'enceinte.en particulier lorsque les câbles sont soumis à des mouvements ou des vibrations.
3- fixation et retenue des câbles
Le mécanisme de serrage aide à maintenir le câble en position et à limiter le déplacement causé par des forces externes ordinaires.construction du câble et conditions d'installation spécifiées.
4. Options de couleurs multiples et identification facile
Les différentes couleurs permettent de distinguer les groupes de câbles, d'identifier les circuits, d'organiser l'équipement et de soutenir l'entretien.La correspondance des couleurs peut également améliorer la cohérence visuelle des installations électriques et des conceptions d'équipements.
5- Construction légère et résistante à la corrosion
Le nylon est léger et ne rouille pas comme l'acier ordinaire.isolation électrique et résistance à de nombreuses conditions environnementales industrielles courantes.
6Options d'installation flexibles
Les tailles disponibles, les types de fils et les gammes de serrage des câbles permettent de choisir pour différentes ouvertures de boîtier et diamètres de câble.tandis que d'autres normes de fil sont disponibles dans certaines gammes de produits.
Où sont- ils principalement utilisés?
1Automatisation et machines industrielles
Utilisé sur les armoires PLC, les capteurs, les actionneurs, les équipements de production et les boîtiers de machines où la rétention des câbles et la protection contre la flexion sont importantes.
2. Équipement électrique et électronique
Utilisé dans les boîtes de distribution, les boîtes de jonction, les panneaux de commande, les boîtiers électroniques et autres équipements nécessitant des entrées de câbles organisées et scellées.
3Éclairage et systèmes électriques extérieurs
Utilisé dans les luminaires compatibles, les armoires électriques extérieures et les équipements exposés à l'humidité ou à la poussière, à condition que la protection contre les pénétrations requise soit vérifiée.
4Équipement d'énergie renouvelable et électrique
Convient pour les boîtiers solaires, de conversion d'énergie et de surveillance électrique dûment classés où l'étanchéité, l'isolation et la gestion des câbles sont requises.
5- Robotique et équipement de commande de mouvement
Utile pour les entrées de câbles à proximité d'équipements soumis à des vibrations ou à des mouvements répétés, à condition que la glande du câble et le câble soient adaptés au mouvement réel et au cycle de flexion.
6Équipements environnementaux, utilitaires et industriels généraux
On le trouve sur des systèmes de pompes, des équipements de traitement de l'eau, des enceintes de services publics et d'autres installations industrielles qui nécessitent une entrée de câble protégée.
Pour les professionnelsles marchés publicsetingénieriel'utilisation,Lesuivantspécificationsdevraitêtreconfirméavantsélectionun produit.
|
Point de sélection |
Ce qu'il faut vérifier |
|---|---|
| Protection contre les intrusions | Les déclarationsIntégration intellectuellenotationetLedu fabricantà appliquerconditions d'essai |
| Diamètre du câble | Le permisserragegammepourLecâble réel |
| Type de filet taille | Compatibilité avecLele boîtierouverture,y comprisfilsla hauteuret longueur |

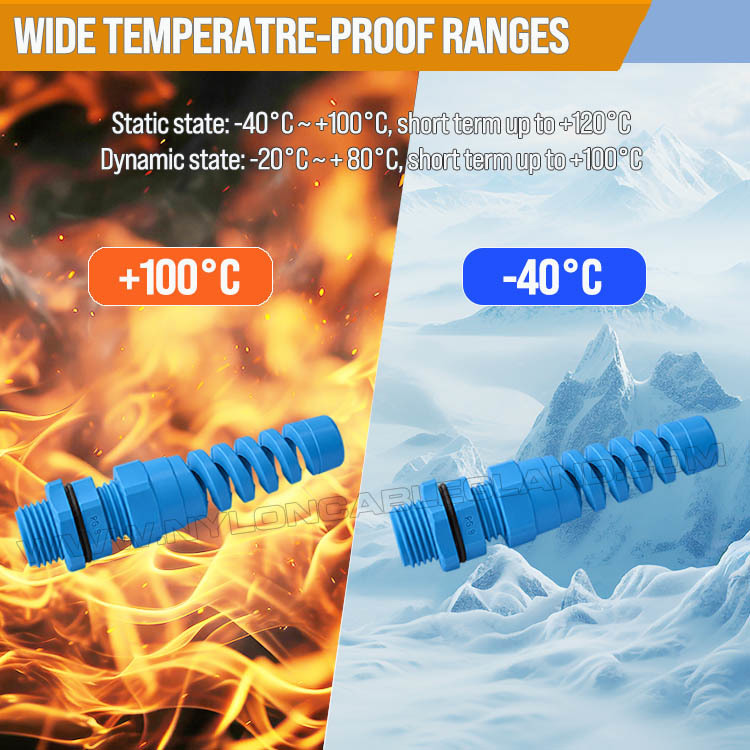

| Température de fonctionnement | Les spécificationscontinueetà court termelimites de température |
| Matériau et scellés | de qualité nylon,le sceaule matériau,produits chimiquesexpositionetcompatibilité avec l'environnement |
| Performance mécanique | Retention des câbles,protection contre les viragesles exigences,les vibrationset le mouvement |
| Couleur | Couleur disponibleles optionsetsiLecouleurestadaptépourenvironnements d'installation |
| Certifications | les normes applicables,les annoncesetapprobationspourLedestinéle marchéet utilisation |
Deux projets internationauxles normessontparticulièrement pertinents:
IEC62444Je ne sais pas.Les câblesles glandespourélectriqueles installations: spécifieexigencesetles testspourglande du câblele bâtimentet de performance.
IEC60529Je ne sais pas.Diplômedeprotectionfournisparles enceintes(P.I.Nom de code: Elle établitLeIntégration intellectuelleclassementsystèmeutilisésàdécrirele boîtierprotectioncontreaccèsetLeaccèsdesolideles objetset de l'eau.
Les glandes de câbles flexibles en spirale de couleur avec soulagement de la contrainte sont des composants pratiques de gestion de câbles pour les équipements électriques et industriels.Leur valeur principale est la combinaison d'étanchéité environnementale, la rétention des câbles et la protection contre les courbures excessives, avec des options de couleurs offrant une identification et des avantages organisationnels supplémentaires.
Ils conviennent particulièrement à l'automatisation industrielle, à la construction de machines, aux armoires de commande électrique, à l'éclairage, aux équipements extérieurs compatibles et à d'autres applications nécessitant une entrée fiable des câbles.Leur construction en nylon offre un poids léger, une alternative résistante à la corrosion à de nombreux raccords métalliques, tandis que la section en spirale aide à traiter les contraintes de flexion des câbles près de l'enceinte.
