| Lieu d'origine: | Zhejiang, Chine |
|---|---|
| Nom de marque: | Factory or OEM/ODM Services |
| Certification: | CE, UKCA, ROHS, REACH, PAHS, IP68, IP69K |
| Numéro de modèle: | Série SNCG |
| Quantité de commande min: | 10,000 unités |
| Prix: | factory direct supply |
| Détails d'emballage: | emballage standard (emballage spécial également disponible sur demande) |
| Délai de livraison: | normalement 9-14 jours |
| Conditions de paiement: | T/T, LC, Western Union |
| Capacité d'approvisionnement: | 2,000,000 unités par mois |

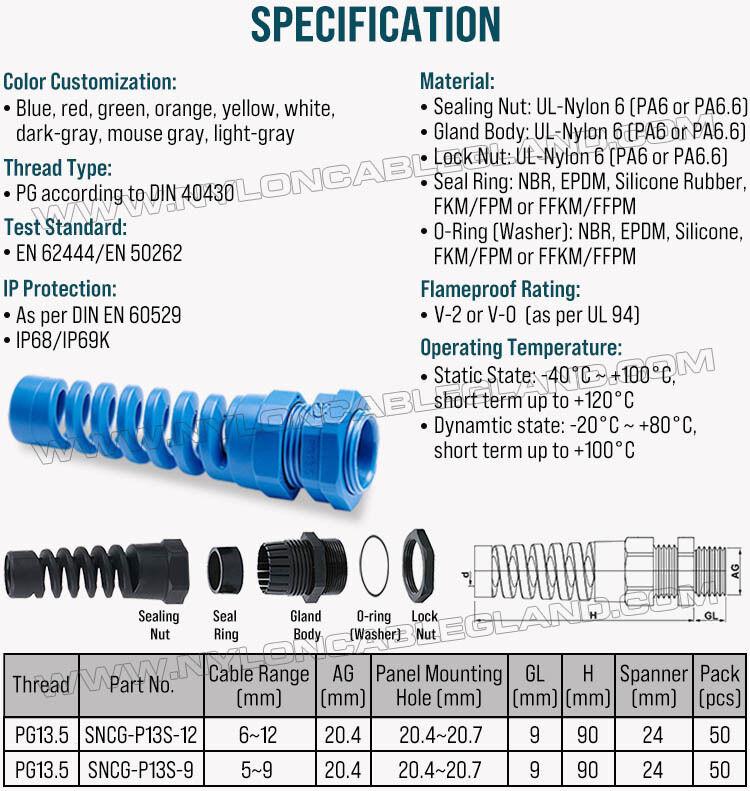

| Matériel: | Polyamide 6 importé certifié UL | Inflammabilité: | Classement V-2 (selon UL94) |
|---|---|---|---|
| Anneau de joint: | NBR (également disponible en EPDM, Silicone, FKM/FPM, FFKM/FFPM) | Joint torique: | NBR (également disponible en EPDM, Silicone, FKM/FPM, FFKM/FFPM) |
| fils PG: | Conformément à la norme DIN 40430 | Norme d'essai: | EN 62444 / EN 50262 |
| Étanchéité: | IP68 / IP69k | Spécification: | PG13.5 (gamme de câbles : 6-12 mm et 5-9 mm) |
| Mots-clés: | Presse-étoupes spiralés colorés, presse-étoupes colorés avec dispositif anti-traction | Fonction: | Identification visuelle et gestion des câbles |
| DESCRIPTION: | Presse-étoupe coloré à décharge de traction en nylon 6 (polyamide 6 ou PA6), PG13,5, version IP68/IP | Custom de logo: | disponible |
| Coutume de taille: | disponible | coutume de couleur: | disponible |
| Marque personnalisée: | disponible | Emballage personnalisé: | disponible |
Que sont les presse-étoupes anti-traction spiralés colorés en nylon?
Les presse-étoupes anti-traction spiralés colorés sont des dispositifs d'entrée de câble et de décharge de traction fabriqués principalement en nylon 6 technique (polyamide 6), dotés d'une section flexible en spirale au niveau de la sortie du câble. Ils s'installent là où un câble traverse une enveloppe électrique, une boîte de jonction, une armoire de commande, un carter de machine ou tout autre équipement.
Ces presse-étoupes spiralés remplissent simultanément deux fonctions :
Étanchéité et maintien du câble : la bague d'étanchéité serre le câble et empêche la poussière et l'eau de pénétrer dans l'enveloppe.
Protection contre la flexion et la traction : le manchon spiralé assure une transition flexible entre le presse-étoupe fixe et le câble, réduisant ainsi les pliures brusques et les contraintes mécaniques à la sortie du câble.
Quelles sont les caractéristiques des presse-étoupes anti-traction spiralés colorés?

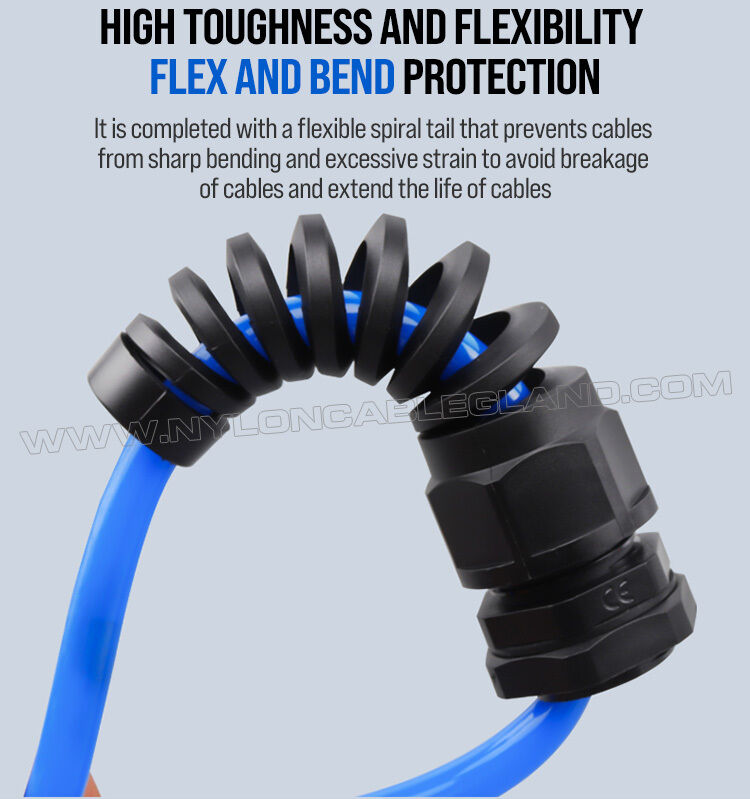

1. Protection contre les virages en spirale
C'est le trait déterminant.
Les glandes de câbles droites classiques maintiennent et scellent le câble, mais le câble peut encore former une courbe relativement nette immédiatement à l'extérieur de la glande du câble.transition de courbure souple, contribuant à la répartition des contraintes de flexion sur une plus grande section de câble.
Ils sont conçus pour réduire la fatigue du conducteur, protéger contre une flexion excessive et fournir une souplesse et un soulagement supplémentaires.
Ceci est particulièrement utile pour:

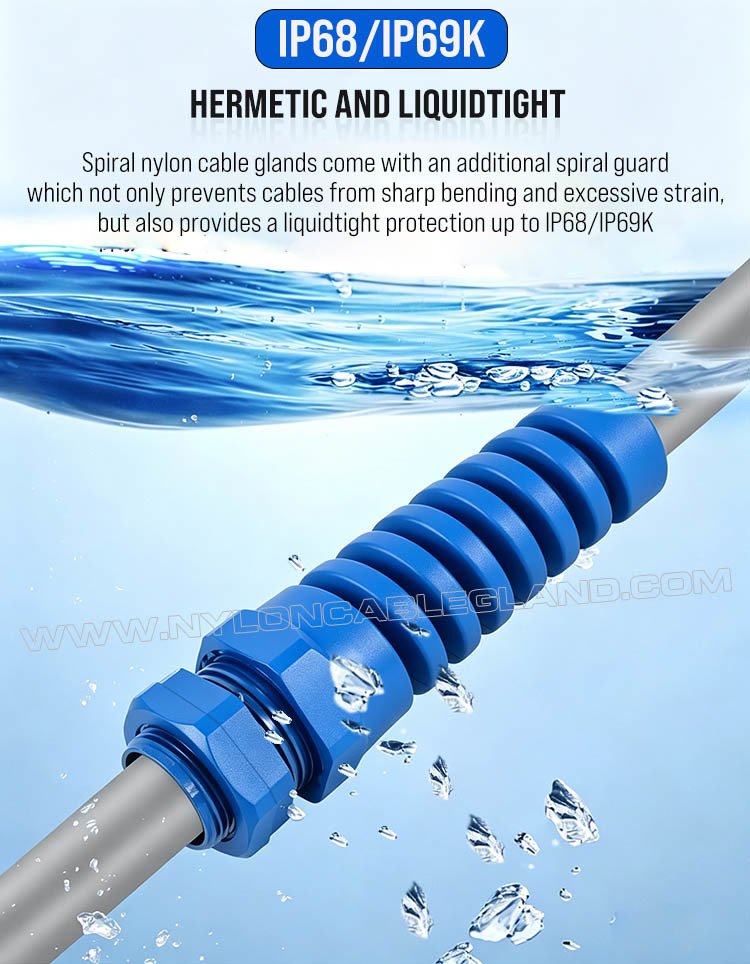

2. Sécurisation par eau et poussière
Nos glandes de câbles en spirale sont disponibles avec protection IP68 / IP69K, elles sont résistantes à la poussière, à l'eau, à de bonnes performances d'étanchéité, protégeant vos boîtes électriques contre l'entrée de liquides.
3. Construction légère
Le nylon 6 (polyamide 6) est considérablement plus léger que les glandes métalliques des câbles.
4. Isolement électrique
Contrairement aux glandes métalliques des câbles, la version en nylon est électriquement isolante.Cela peut être avantageux dans de nombreuses installations électriques et électroniques basse tension où l'isolation électrique et la résistance à la corrosion sont souhaitables.
5. Résistance à la corrosion
La version en nylon ne rouille pas comme la version en acier et est naturellement adaptée à de nombreux environnements humides.et la résistance aux intempéries extérieures dépend de la formulation en nylon et du matériau d'étanchéité.
6. résistance aux vibrations et aux mouvements
La conception en spirale peut rendre la sortie du câble moins sensible à la concentration de contraintes causée par les vibrations et le mouvement.

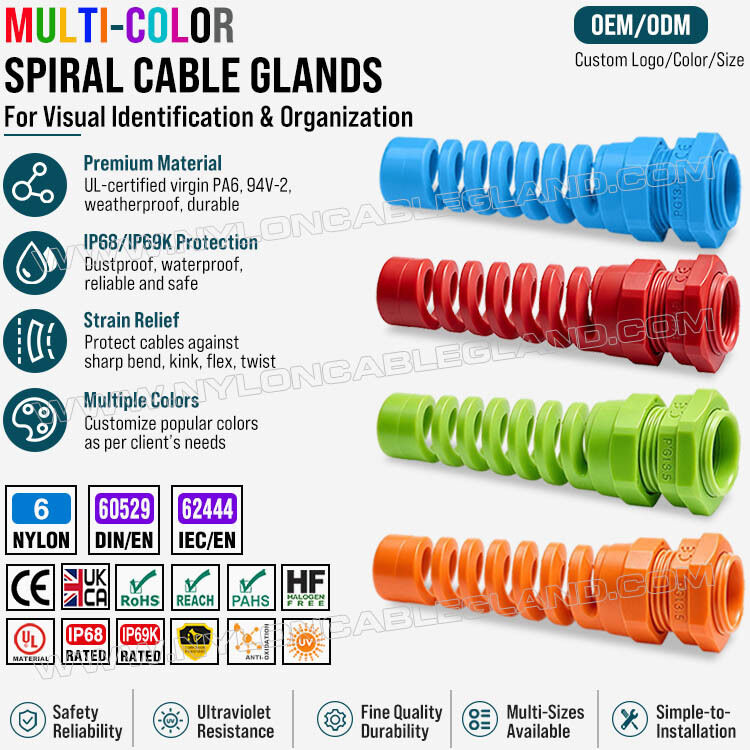

7. Personnalisation des couleurs
Les couleurs peuvent apporter des avantages visuels et organisationnels.
Nous proposons des couleurs standard telles que le noir et le gris, tandis que d'autres couleurs peuvent être produites sur mesure.
Pourquoi utilisons-nous presse-étoupe spiralé colorée?
Il y a en fait deux raisons distinctes: la conception en spirale et la couleur.
Conception en spirale: protéger le câble
La principale raison mécanique est de réduire la contrainte de flexion et d'améliorer le soulagement de la contrainte.
Par exemple:
sans protection en spirale:
Cable → point de flexion pointu → haute contrainte locale → isolation/fatigue du noyau
d'une épaisseur n'excédant pas 1 mm
Cable → transition en spirale flexible → flexion distribuée → tension locale inférieure
Cela peut être particulièrement utile lorsque les câbles sont tirés, déplacés, vibrés ou pliés à plusieurs reprises.
Couleur: améliorer l'identification
La couleur n'est généralement pas ce qui crée l'étanchéité ou les performances mécaniques.
Par exemple, un projet pourrait utiliser:
| Couleur | Utilisation possible |
|---|---|
| Noir | Des câbles à usage général |
| Le gris | Panneau de commande ou câblage électrique général |
| Le bleu | Un groupe de câbles désigné |
| Le rouge | Un circuit/système désigné |
| Verte | Un groupe de câbles désigné |
| Orange | Équipement spécial ou identification de circuit |
| Jaune | Maintenance ou identification du système |
Ces attributions de couleurs sont spécifiques au projet, sauf si une norme ou une spécification d'usine les définit.ne doit pas être automatiquement interprétée comme une fonction électrique particulière.
La couleur peut également être utilisée pour:
Où sont utilisées les presse-étoupes anti-traction spiralés colorés en nylon?
Ils sont particulièrement utiles lorsque la protection contre la flexion des câbles et l'identification visuelle sont à la fois précieuses.
Automatisation industrielle
Utilisé dans:
La queue en spirale protège les câbles où les machines créent des mouvements et des vibrations.
Machines et équipements
Commune pour:
Robotique et systèmes de mouvement
Ils peuvent être utiles aux sorties de câbles où il y a une flexion, bien que les applications robotiques à cycle élevé nécessitent une considération attentive des spécifications de câbles dynamiques.
Panneaux électriques et de commande
Les glandes du câble assurent la rétention et l'étanchéité des câbles aux entrées du boîtier.
Appareils électriques pour l'extérieur
Les applications potentielles sont les suivantes:
L'adéquation réelle dépend de la résistance aux UV, de la température, de l'indice IP et de la combinaison de matériau/sérage de la glande du câble.
Transport et équipement mobile
La structure flexible peut être utile sur les équipements exposés à des vibrations ou au mouvement des câbles.
Équipements de poche et portables
Nous identifions spécifiquement les glandes de câbles en spirale pour les appareils portatifs ou portables en raison de leur souplesse supplémentaire et de leur soulagement de la contrainte.
Conclusion
Les presse-étoupes anti-traction spiralés colorés associent les fonctions d'un presse-étoupe en nylon classique à un manchon spiralé allongé protégeant contre la flexion. Leur rôle technique principal est d'assurer l'étanchéité, le maintien du câble, la décharge de traction et une meilleure protection contre les dommages liés à la flexion. Les modèles du commerce utilisent du PA6 ou du PA6.6 et sont disponibles avec un indice de protection IP68, différents types de filetages et diverses plages de serrage.
La couleur sert principalement à l'identification, à l'organisation, à la personnalisation et à l'esthétique, tandis que la structure en spirale constitue la différence fonctionnelle majeure.
Pour l'automatisation industrielle, les machines, les armoires de commande, les équipements électriques extérieurs, le matériel portable et les applications où les câbles sont soumis à une flexion à proximité de l'enveloppe, ce type de presse-étoupe offre une combinaison pratique de protection du câble, d'étanchéité, de flexibilité, de légèreté et d'identification visuelle.
