| Lieu d'origine: | Zhejiang, Chine |
|---|---|
| Nom de marque: | Factory or OEM/ODM brands |
| Certification: | CE, UKCA, ROHS, REACH, IP68 |
| Numéro de modèle: | Série SBCG |
| Quantité de commande min: | 200 unités |
| Prix: | factory direct sales |
| Détails d'emballage: | emballage standard (un emballage spécial est également disponible sur demande) |
| Délai de livraison: | normalement 9-14 jours |
| Conditions de paiement: | T/T, L/C, Western Union |
| Capacité d'approvisionnement: | 500,000 unités par mois |
| Matériel: | Matériau en laiton de qualité supérieure | insert en plastique: | Matériau en nylon certifié par UL |
|---|---|---|---|
| Anneau de joint: | NBR (également disponible en EPDM, FKM/FPM, Silicone) | Joint torique: | NBR (également disponible en EPDM, FKM/FPM, Silicone) |
| Surface: | Placage de nickel | Inflammabilité: | Classement V-2 (selon UL94) |
| Filetage PG: | Conformément à la norme DIN 40430 | Norme d'essai: | EN 62444 |
| Étanchéité: | IP68 | Pour diamètre de câble: | PG13.5 (gamme de câble : 6-12 mm) |

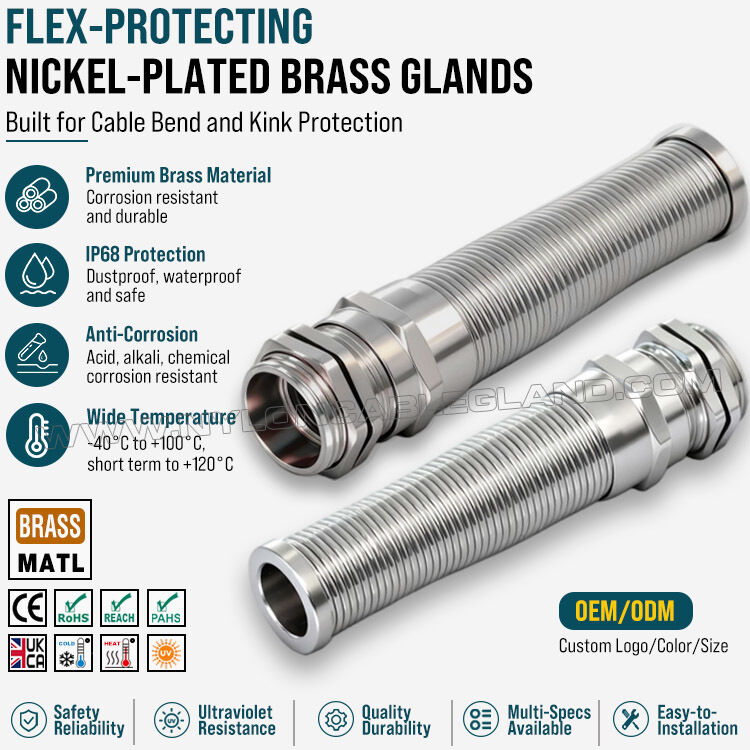

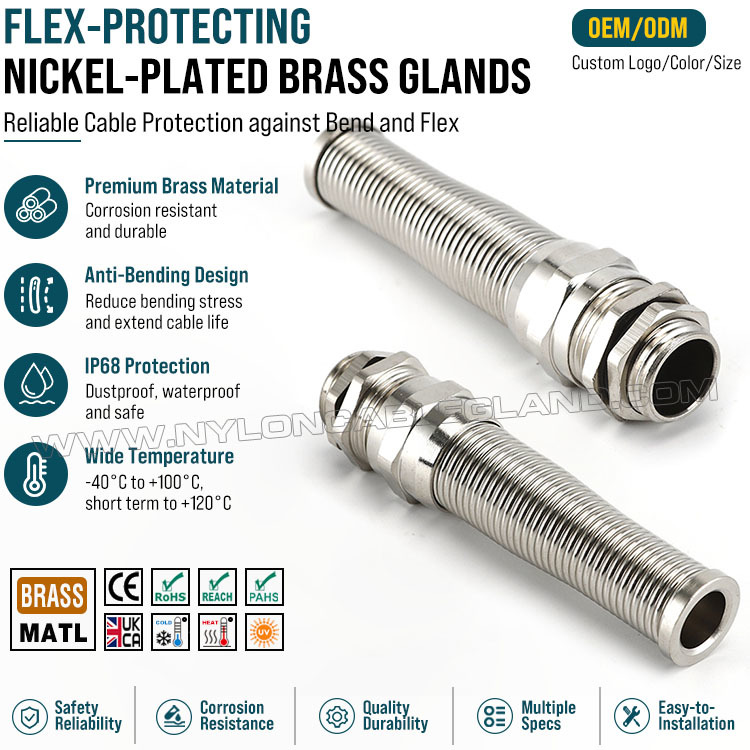

| Nom du produit: | Presse-étoupe métallique avec protection anti-traction | Fonction: | Protégez les câbles contre les courbes excessives pour éviter la rupture |
| Description: | Presse-étoupe anti-traction en laiton nickelé avec protection contre la flexion du câble | Custom de logo: | Disponible |
| Coutume de taille: | Disponible | Emballage personnalisé: | Disponible |
| coutume de couleur: | Disponible | Marque personnalisée: | Disponible |
1. Qu'est-ce qu'un presse-étoupe métallique spiralé hélicoïdal anti-pliage en laiton nickelé?
Un presse-étoupe métallique spiralé hélicoïdal anti-pliage en laiton nickelé est un raccord étanche doté d'une protection hélicoïdale supplémentaire. Il est conçu pour fixer le câble, assurer l'étanchéité et la décharge de traction, tout en protégeant le câble contre une flexion excessive près du point d'entrée. Le corps principal est en laiton nickelé, tandis que la partie spiralée flexible sert d'élément de protection contre la flexion et le pliage excessif. Il combine généralement les fonctions de fixation du câble, de décharge de traction, de protection contre la flexion et d'étanchéité vis-à-vis de l'environnement.
2. Principales caractéristiques et avantages
| Fonctionnalité | Avantage |
|---|---|

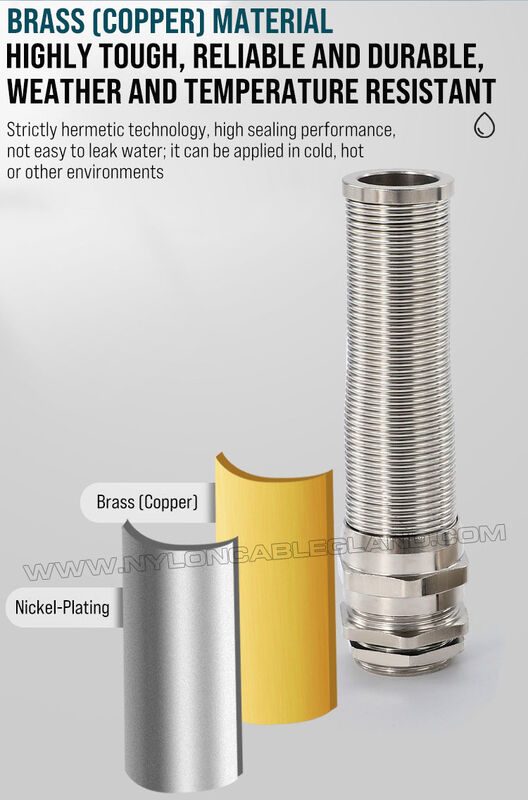

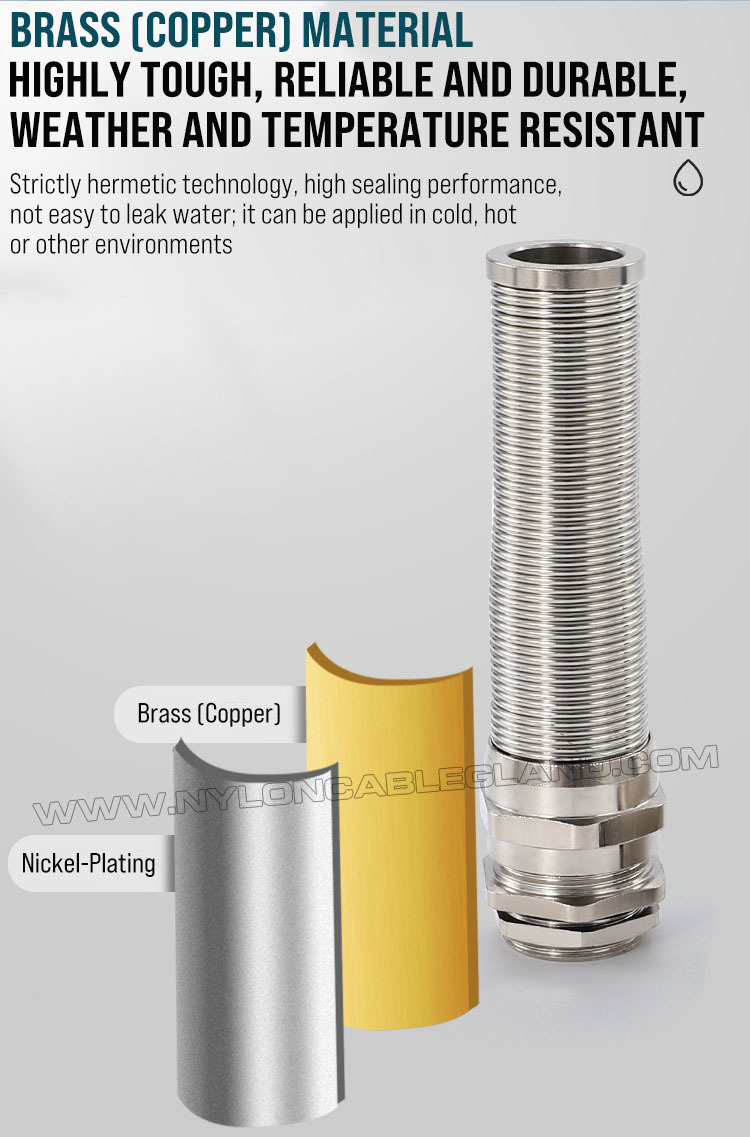

| Construction en laiton nickelé | Haute résistance mécanique, bonne résistance à l'usure et résistance à la corrosion améliorée par rapport au laiton non plaqué |
| Protecteur spirale | Réduit les courbures brusques, les vrilles et la fatigue mécanique à l’entrée du câble |
| Serrage du câble | Aide à empêcher le câble d'être tiré, tordu ou déplacé |
| Système d'étanchéité | Aide à empêcher l'eau, la poussière et d'autres contaminants de pénétrer dans le boîtier lorsque le presse-étoupe complet est correctement conçu et installé |
| Haute durabilité | Adapté aux environnements industriels exigeants et aux contraintes mécaniques répétées |
| Acheminement des câbles compact | Fournit une transition nette entre le câble et le boîtier |
| Compatibilité étendue des câbles | Disponible en différentes tailles de presse-étoupes pour différents diamètres extérieurs de câbles ; Le dimensionnement correct dépend du diamètre réel du câble. |
| Construction métallique et professionnelle | Convient là où des performances mécaniques plus élevées sont préférées aux presse-étoupes en plastique standard |
Un avantage particulièrement important du protecteur en spirale est qu'il corrige une faiblesse des presse-étoupes droits ordinaires : le mouvement du câble et les courbures répétées immédiatement à l'extérieur du presse-étoupe. Cela rend cette conception utile pour les câbles connectés à des machines en mouvement, des équipements soumis à des vibrations ou des installations où les câbles sont fréquemment pliés.
3. À quoi sert-il ?
Ce type de presse-étoupe spiralé est particulièrement adapté aux applications nécessitant une protection mécanique, une entrée de câble fiable et une résistance aux vibrations ou à la flexion, telles que :
Machines industrielles et automatisation
Équipement électrique et électronique
Énergie et infrastructures
Transport et équipement mobile
4. Comment les acheteurs doivent-ils choisir les fils ?
Le filetage doit être sélectionné en fonction du trou fileté dans le boîtier ou l'équipement, tandis que la plage de serrage du câble du presse-étoupe doit correspondre au diamètre extérieur du câble.
Par exemple:
Diamètre du câble → plage d'étanchéité du presse-étoupe → filetage du presse-étoupe → trou du boîtier
Ces quatre dimensions doivent correspondre. Un presse-étoupe doté du bon filetage mais d'une mauvaise plage de diamètres de câble ne fournira pas un serrage ou une étanchéité adéquats. Les fabricants proposent également différentes options de filetage métrique et de filetage pour différents systèmes d'installation.
5. Conclusion
Le presse-étoupe métallique spiralé hélicoïdal anti-pliage anti-traction en laiton nickelé constitue une solution robuste pour l'entrée de câbles, assurant à la fois l'étanchéité, la décharge de traction et la protection contre la flexion. Ses principaux atouts résident dans la combinaison d'une structure solide en laiton nickelé et d'une protection flexible anti-pliage ; il est ainsi plus adapté qu'un presse-étoupe droit conventionnel pour les câbles soumis aux vibrations, aux mouvements et aux flexions répétées.
